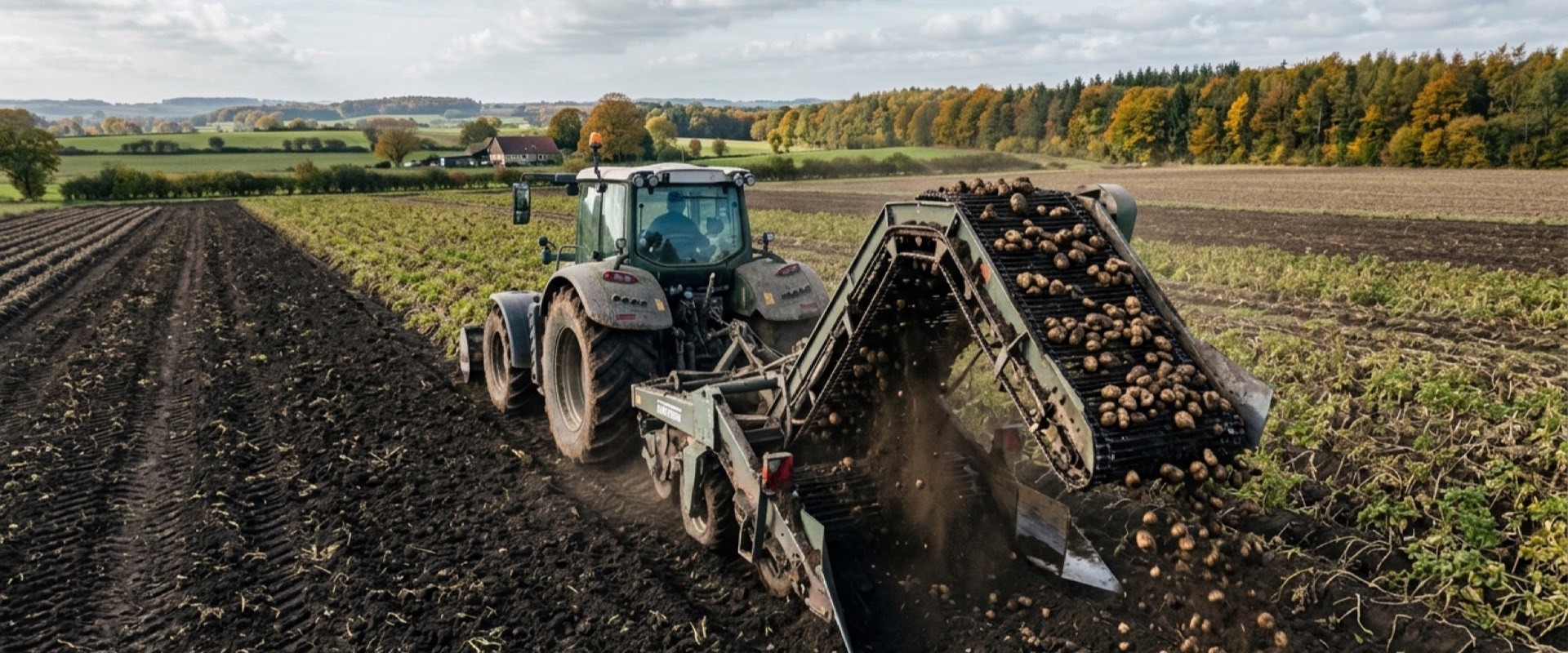

Картофелекопатель КТН-2В — навесной двухрядный элеваторный копатель для уборки картофеля из лёгких и средних почв. Основной ресурс машины расходуют элеватор, приводные цепи со звёздочками, встряхиватели и подшипниковые узлы: именно эти детали меняют чаще всего. Ниже — устройство КТН-2В по узлам, какие запчасти нужны при типичном ремонте и как понять, что деталь пора менять.
КТН-2В и его модификации (КТН-2ВМ, КТН-2ВМ-02) держат в хозяйствах Беларуси десятилетиями — машина простая, ремонтопригодная, а детали к ней доступны. Мы изготавливаем запчасти к этому копателю серийно, поэтому разбор ведём с позиции того, что реально выходит из строя в поле.
Как устроен КТН-2В
Копатель навешивается на трактор класса 1,4 (МТЗ) и приводится от вала отбора мощности. Лемехи подрезают два рядка, пласт с клубнями поднимается на прутковый элеватор, где земля просеивается сквозь прутки, а картофель встряхивателями отделяется от почвы и укладывается в валок за машиной.
Ключевые узлы: рама с навеской и опорными колёсами, лемешная часть, основной и каскадный элеваторы, привод (карданный вал, редуктор или цепная передача, звёздочки), встряхиватели (эллиптические ролики или кулачки) и боковины с обечайками. Износ любого из этих узлов бьёт по чистоте отделения клубней от земли и по потерям урожая.
Элеватор: пруток и резина
Элеватор — сердце копателя и первое, что изнашивается. Прутковое полотно вытягивается, прутки гнутся и обрываются на связях, полотно начинает бить и рвать клубни. У кого почвы каменистые или тяжёлые — страдает сильнее.
Часть хозяйств переходит на резиновые (обрезиненные) элеваторы: они мягче к клубню, тише работают и меньше травмируют картофель. Под такой переход мы выпускаем комплекты переоборудования КТН-2В на резиновые элеваторы. Что выбрать — зависит от почвы и бюджета.
| Параметр | Прутковый элеватор | Резиновый элеватор |
|---|---|---|
| Бережность к клубню | Ниже, возможны порезы | Выше, меньше травм |
| Просеивание земли | Отличное на лёгких почвах | Хорошее, мягче трясёт |
| Ресурс на камнях | Прутки гнутся и рвутся | Устойчивее к ударам |
| Цена и обслуживание | Дешевле, чинится звеньями | Дороже, но тише и ровнее |
Привод, цепи и звёздочки
Передача крутящего момента от ВОМ к элеватору и встряхивателям идёт через цепи и звёздочки. Цепь вытягивается, шаг «уходит», зубья звёздочек затачиваются в крючок — передача начинает щёлкать и перескакивать. Работать с растянутой цепью нельзя: она рвётся под нагрузкой и складывает за собой звёздочки и валы.
Мы подробно разбирали критерии износа в отдельном материале — как выбрать цепи и звёздочки для картофелеуборочной техники. Правило простое: цепь и звёздочку меняют в паре, иначе новая цепь быстро сожрёт старую звёздочку.
Встряхиватели, ролики и подшипники
Встряхиватели (эллиптические ролики под полотном) отвечают за отделение клубней от земляных комьев. Разбитый ролик или люфтящий подшипник — и полотно начинает бить, растёт бой картофеля, земля идёт в валок вместе с клубнями. Подшипники на КТН-2В работают в пыли и влаге, поэтому это расходник: их проверяют на люфт и нагрев каждый сезон.
Ролики, обечайки, боковины обода (например, деталь КНТ 34.405.01) и оси — тоже в зоне регулярной замены. Точные каталожные номера под вашу модификацию есть в каталоге запчастей КТН-2В.
Каталог: что чаще всего меняют
Свели типичные узлы КТН-2В, признаки их износа и решение в одну таблицу — по ней удобно собирать заявку перед сезоном.
| Узел | Деталь | Признак износа | Что делать |
|---|---|---|---|
| Элеватор | Прутки, звенья, резиновое полотно | Полотно бьёт, рвёт клубни, обрывы | Заменить звенья или полотно целиком |
| Привод | Цепь, звёздочки | Щелчки, перескок, вытянутый шаг | Менять цепь и звёздочку в паре |
| Встряхиватель | Ролики, подшипники | Люфт, стук, нагрев узла | Замена ролика и подшипника |
| Лемешная часть | Лемехи, боковины | Затупление, забивание пласта | Заточка или замена лемеха |
| Опоры | Оси, обечайки, боковина обода | Выработка, биение колеса | Замена оси и обечайки |
Как подобрать запчасти под свою модификацию
КТН-2В, КТН-2ВМ и КТН-2ВМ-02 отличаются по посадочным размерам и части узлов — деталь от одной версии не всегда встанет на другую. Самый надёжный способ — подбирать по каталожному номеру, снятому с самой детали или из паспорта машины. Как это делать, разобрано в гайде как подобрать запчасти по номеру детали. Если номер стёрся — пришлите фото узла, подберём по образцу.
Общие принципы выбора и влияние качества деталей на уборку мы описали здесь: как выбрать запчасти к КСТ-1,4 и КТН-2В.
Подготовка к сезону: что проверить заранее
Основная беда — когда деталь заказывают уже в поле, посреди уборки. Проверьте копатель до сезона: натяжение и износ цепей, состояние прутков и полотна, люфты роликов и подшипников, заточку лемехов. Расходники — подшипники, ролики, звенья элеватора — лучше держать в запасе. О продлении ресурса полотна и элеваторов есть отдельный материал: как продлить срок службы лент и элеваторов.
Часто задаваемые вопросы
Какие детали КТН-2В изнашиваются первыми?
Быстрее всего расходуются элеватор (прутки и звенья), приводные цепи со звёздочками, ролики встряхивателей и подшипники. Это основные расходники, которые держат в запасе на сезон.
Чем отличается КТН-2В от КТН-2ВМ и КТН-2ВМ-02?
Это модификации одного копателя с отличиями по узлам и посадочным размерам. Часть деталей взаимозаменяема, часть — нет, поэтому запчасти подбирают именно под свою версию по каталожному номеру.
Можно ли перевести КТН-2В на резиновые элеваторы?
Да, для этого есть комплекты переоборудования. Резиновый элеватор мягче к клубню и тише работает — его выбирают, когда важно снизить бой картофеля и шум.
Как понять, что цепь привода пора менять?
Цепь щёлкает, перескакивает на звёздочке, шаг заметно вытянулся, а натяжитель уже на пределе. Цепь и звёздочку меняют в паре, иначе новая деталь быстро изнашивается о старую.
Как подобрать запчасть, если номер стёрся?
Пришлите фото узла и укажите модель копателя — подберём деталь по образцу. Если номер читается, называйте его: так подбор точнее и быстрее.
Почему картофель идёт с землёй и боем?
Чаще всего виноваты изношенное полотно элеватора и разбитые ролики встряхивателей — полотно перестаёт ровно трясти. Проверьте люфт роликов, подшипники и целостность прутков.
Вы изготавливаете запчасти или только перепродаёте?
Мы производитель: изготавливаем детали к КТН-2В серийно и по образцу, поэтому держим наличие и подбираем аналоги под конкретную модификацию.
